传感器的核心包括一条铁磁材料的测量感应元件，一般被称为 "波导管"，一个可以移动的永磁铁，  磁铁与波导管会产生一个纵向向的磁场。每当电流脉冲(即 "询问信号")由传感器电子头送出并通过波导管时，二个磁场便由波导管的径向方面制造出来。

当这两个磁场在波导管相交的瞬间，波导管产生 "磁致伸缩" 现像，一个应变脉冲即时产生。这个被称为 "返回信号" 的脉冲以超声的速度从产生点(即位置测量点)运行回传感器电子头并被检测器检出来。准确的磁铁位置测量是由传感器电路的一个高速计时器对询问信号发出到返回信号到达的时间周期探测而计算出来，这个过程很为快速与准确无误。

磁致伸缩位移传感器分类

1、磁悬浮位移传感器

磁悬浮位移传感器采用非接触式磁悬浮测量技术。此技术能提供高精準、直接的位移输出。非接触式设计不但方便安装，而且能消除所有工作磨损而带来的误差。

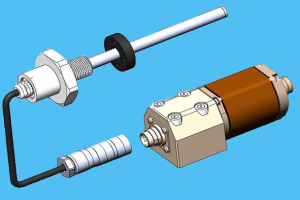

2、油缸内置式磁致伸缩位移传感器

磁致伸缩位移传感器采用非接触式超声波测量技术。能提供良好的线性和位置测量。

铝成型外壳能配合两种形式的永远磁铁滑块进行非接触式测量。

(1)、直接取替电阻式电位器，而无须机械修改。

(2)、开放式导轨型外壳设计能减少因安装失误而损坏传感器。
